Kurz beantwortet
Beim Badheizkörper liegen Vorlauf und Rücklauf meist beide unten. Beim Seitenanschluss gehört der Vorlauf an das Thermostatventil, der Rücklauf an die Rücklaufverschraubung. Beim Mittelanschluss (50 mm) geben Garnitur und Heizkörper die Seite vor: Bei unserem Multiblock-Set liegt der Vorlauf auf der Seite des Thermostatkopfs, Heimeier Multilux lässt die Seite laut Hersteller frei. Verbindlich sind Datenblatt und Anleitung beider Teile.
Sie stehen vor einem Badheizkörper mit zwei Rohren unten und fragen sich: Wo ist beim Badheizkörper Vorlauf, wo Rücklauf? Die Faustregel „Vorlauf oben rein, Rücklauf unten raus“ hilft hier nicht. Bad- und Handtuchheizkörper werden meist unten angeschlossen, entweder unten mittig oder unten außen. Welche Seite der Vorlauf ist, gibt die Anschlussart vor, bei Modellen mit Mittelanschluss die Garnitur darunter und der Heizkörper selbst.
Die Tabelle im ersten Abschnitt beantwortet das je Anschlussart, die Prüfliste danach zeigt den Weg am eigenen Heizkörper. Modelle mit 50-mm-Anschluss in der Mitte finden Sie unter Badheizkörper mit Mittelanschluss.
Badheizkörper Vorlauf und Rücklauf: Wo ist was?
Der Vorlauf bringt das warme Heizwasser vom Kessel oder von der Wärmepumpe zum Heizkörper. Der Rücklauf führt das abgekühlte Wasser zurück. In Herstellerbildern, etwa von IMI Heimeier, ist der Vorlauf rot und der Rücklauf blau markiert. Handtuchheizkörper sind Badheizkörper mit Stangen für Handtücher; für sie gilt dasselbe.
| Anschlussart | Wo ist der Vorlauf? | Woran erkennen Sie es? | Wenn vertauscht |
|---|---|---|---|
| Seitenanschluss unten: zwei Anschlüsse außen, ½″ | am Thermostatventil (Standardventil); der Rücklauf hat die Rücklaufverschraubung | Thermostatkopf auf dem Ventil, oft ein Durchflusspfeil am Ventilkörper | Klopfgeräusche am Thermostatventil möglich (IMI Heimeier) |
| Mittelanschluss 50 mm mit Multiblock-Garnitur (Zweirohr) | so, wie die Anleitung der Garnitur es verlangt; unser Set: Seite des Thermostatkopfs; Heimeier Multilux: frei wählbar | Anleitung der Garnitur und Zeichnung des Heizkörpers | bei frei wählbarer Garnitur kein Fehler der Garnitur; gibt Garnitur oder Heizkörper eine Richtung vor, sind Geräusche möglich – Hersteller fragen |
| Mittelanschluss 50 mm mit Einrohr-Garnitur | nach Anleitung der Einrohr-Garnitur; sie teilt das Wasser zwischen Heizkörper und Umgehung | Kennzeichen der Garnitur, z. B. Multilux Einrohr: blaue Bauschutzkappe, zwei waagerechte Pfeile | keine allgemeine Herstellerangabe – Fachbetrieb fragen |
| Ventilheizkörper (Thermostatventil im Heizkörper eingebaut) | nach Anleitung des Heizkörpers | Typenschild und Anleitung des Heizkörpers; das eingebaute Ventil sitzt meist verdeckt | Klopfgeräusche am Thermostatventil möglich (IMI Heimeier) |
Die Tabelle zeigt: Eine Seite, die immer gilt, gibt es nicht. Auch eine Norm, die links oder rechts vorschreibt, haben wir nicht gefunden. Entscheidend sind die Unterlagen Ihres Heizkörpers und Ihrer Garnitur.
Wie unterscheidet man Vorlauf und Rücklauf?
Am eigenen Heizkörper prüfen Sie die Seite am besten in dieser Reihenfolge. Die oberen Punkte sind verlässlich, die unteren nur Hinweise.
- Anleitung der Garnitur lesen: Sie sagt, auf welche Seite der Vorlauf gehört oder ob die Seite frei ist. Bei unserem Multiblock-Set steht: Der Vorlauf soll auf der Seite des Thermostatkopfs liegen.
- Datenblatt des Heizkörpers ansehen: Manche Zeichnungen markieren Eingang und Ausgang. Beim PANDEMA steht unter dem linken Mittelanschluss „Inlet“ (Eingang), unter dem rechten „Outlet“ (Ausgang).
- Pfeil oder Aufschrift am Ventil suchen: Viele Thermostatventile tragen einen Durchflusspfeil. Vorsicht bei umschaltbaren Garnituren wie der älteren Oventrop Multiblock T für Zwei- und Einrohr: Eine Aufschrift sagt dort nicht sicher, ob Zweirohr oder Einrohr eingestellt ist.
- Rohr verfolgen: Gehen Sie dem Rohr bis zum Verteiler oder Steigstrang nach. Am Heizkreisverteiler sind Vor- und Rücklauf oft beschriftet.
- Rohrtemperatur fühlen – nur als Hinweis: Beim Aufheizen wird der Vorlauf meist zuerst warm. Ein Beweis ist das nicht.
- Im Zweifel fragen: Widersprechen sich Anleitung und Zeichnung, fragen Sie Händler oder Heizungsfachbetrieb, bevor etwas umgebaut wird.
Heizkörper mit Mittelanschluss: Wo sind Vorlauf und Rücklauf?

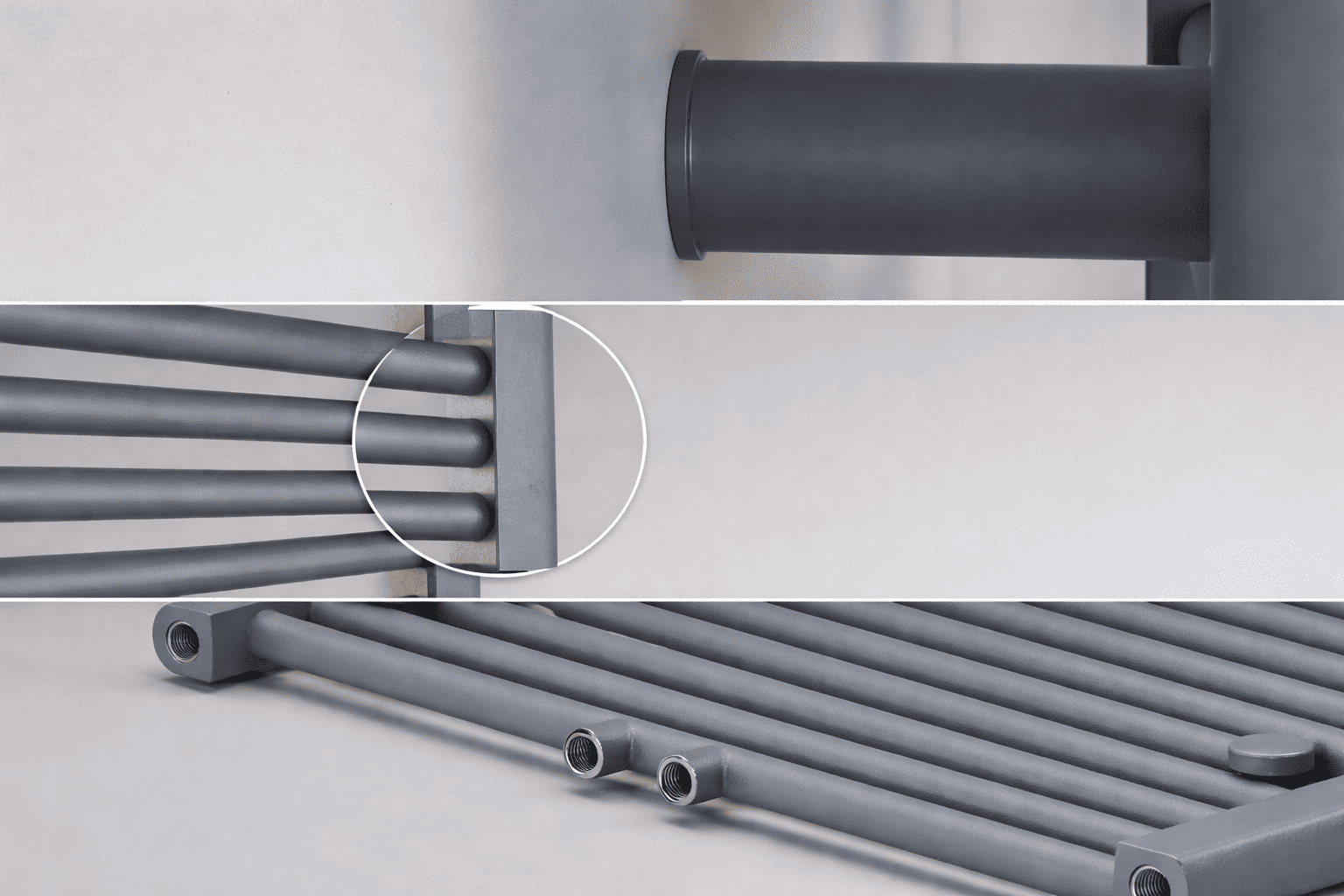

Beim Mittelanschluss liegen beide Anschlüsse unten mittig am Heizkörper, 50 mm voneinander entfernt. Unsere Badheizkörper PANDEMA, ALPIYA und SOLARA haben dort ½-Zoll-Innengewinde. Darunter sitzt eine Anschlussgarnitur: ein Ventilblock, der beide Rohre aus der Wand aufnimmt und meist das Thermostatventil trägt. Wer einen alten Heizkörper ersetzt, findet die Grundlagen unter Heizkörper austauschen.
Welche Seite der Vorlauf ist, entscheiden zwei Teile: die Garnitur und der Heizkörper. Bei der Garnitur sind die Angaben der Hersteller verschieden:
- Heimeier Multilux: „Vor- und Rücklaufanschluss sind beliebig wählbar.“ So lassen sich gekreuzte Leitungen vermeiden.
- Oventrop Multiblock T (Zweirohr): Die Position ist frei wählbar, „ggf. vom Heizkörpertyp abhängig“. Oventrop rät, die entsprechende Produktbeschreibung zu beachten.
- Unser Multiblock-Set: Der Vorlauf gehört auf die Seite des Thermostatkopfs.
Auch der Heizkörper kann eine Richtung vorgeben. Beim PANDEMA trennt ein Stopfen das untere Querrohr zwischen den beiden Mittelanschlüssen. Das Wasser steigt auf einer Seite hoch, durchströmt die Stangen und fließt auf der anderen Seite zurück. Die Zeichnung legt den Eingang links fest, von vorn gesehen.
Ob unser Set bei einem PANDEMA mit Kopf rechts trotzdem passt, beantwortet keines der beiden Datenblätter. Fragen Sie in diesem Fall vor der Montage nach. Ein „beim Mittelanschluss ist es egal“ stimmt nur, wenn die Hersteller beider Teile das sagen.
Anschlussabstand 50 mm oder Nabenabstand?
In Datenblättern steht oft „Nabenabstand 50 mm“. Gemeint ist der Abstand der beiden Mittelanschlüsse, gemessen von Mitte zu Mitte. Wir schreiben dafür Anschlussabstand, damit es nicht mit dem seitlichen Nabenabstand verwechselt wird.
Der seitliche Nabenabstand ist der Abstand der beiden äußeren Anschlüsse. Er hängt vom Hersteller ab. Bei Purmo Flores ist er Länge minus 45 mm, bei unseren PANDEMA und ALPIYA Breite minus 50 mm, also 450 mm bei 500 mm Breite. Eine Faustformel für alle Modelle gibt es nicht.
Garnitur: Zweirohr oder Einrohr?
Häufig ist eine Zweirohrheizung eingebaut: getrennte Leitungen für Vor- und Rücklauf an jedem Heizkörper. Bei einer Einrohrheizung hängen die Heizkörper nacheinander an einer Ringleitung. Die Garnitur braucht dann eine Umgehung, den Bypass. Die Multilux-Einrohr-Variante schickt etwa 35 % des Wassers durch den Heizkörper und 65 % am Heizkörper vorbei.
Eine Zweirohr-Garnitur hat keinen Bypass und gehört nicht an einen Einrohrstrang. Die ältere, umschaltbare Oventrop Multiblock T wird laut Anleitung im Zweirohrbetrieb ausgeliefert. Was am Einrohrstrang zu beachten ist, steht unter Badheizkörper für ein Einrohrsystem.
Noch ein Punkt aus alten Ratgebern: Mit einer dicht absperrbaren Garnitur muss die Heizungsanlage beim Heizkörpertausch oft nicht entleert werden. Der Heizkörper selbst wird dabei aber leer. Oventrop warnt: Die Bauschutzkappe ist keine Absperrung, wenn der Heizkörper abgenommen ist. Weitere Garnituren finden Sie unter Thermostat-Sets und Multiblock-Garnituren.
Unser Set hat laut Datenblatt Anschlüsse für 16-mm-PEX-Rohr und keine Einrohr-Angabe. Bei Kupfer- oder Stahlrohren braucht es passende Übergänge, und die Montage gehört zum Fachbetrieb. Abgesperrt wird laut Datenblatt über die Stellung „0“ am Kopf, eine eigene Rücklaufabsperrung beschreibt es nicht. Ob sich der Heizkörper damit ohne Entleeren der Anlage abnehmen lässt, klärt der Fachbetrieb vor Ort.
Multiblock-Sets mit Thermostatkopf für 50 mm (Zweirohr)
Seitenanschluss: Vorlauf am Ventil, Rücklauf an der Verschraubung
Beim Seitenanschluss kommen die Rohre unten links und unten rechts an den Heizkörper. Auf einer Seite sitzt ein Thermostatventil mit Kopf, auf der anderen eine Rücklaufverschraubung. Das ist ein kleines Ventil ohne Kopf, mit dem der Fachbetrieb absperrt und den Durchfluss voreinstellt.
Das Thermostatventil sitzt im Vorlauf, die Rücklaufverschraubung im Rücklauf. Ob der Kopf links oder rechts sitzt, hängt meist von der Rohrführung ab, sofern der Heizkörperhersteller nichts vorgibt. Ein Ventil am Rücklauf ist nicht automatisch falsch. IMI Heimeier bietet Ventilunterteile für umgekehrte Flussrichtung an, etwa für hoch hängende Heizkörper, deren Thermostat unten erreichbar sein soll.
Vor- und Rücklauf vertauscht – woran merken Sie es und was ist zu tun?
Ein Thermostatventil hat eine Durchflussrichtung. Wird es falsch herum durchströmt, kann es laut IMI Heimeier Klopfgeräusche machen. Typisch ist ein Klopfen oder Hämmern am Ventil, wenn es fast geschlossen ist. Ein Geräusch allein beweist aber kein Vertauschen.
IMI nennt weitere Voraussetzungen für einen leisen Betrieb. Die Anlage muss vollständig entlüftet sein. Der Druckunterschied über dem Ventil sollte erfahrungsgemäß unter etwa 0,2 bar liegen. Außerdem muss der Durchfluss richtig einreguliert sein.
Prüfen Sie deshalb zuerst die einfachen Ursachen:
- Luft: Gluckert es oben im Heizkörper, entlüften Sie den Heizkörper.
- Unterlagen: Vergleichen Sie Anleitung der Garnitur, Zeichnung des Heizkörpers und Pfeil am Ventil mit der Einbaulage.
- Muster: Klopft es nur kurz vor dem Schließen, spricht das eher für Richtung oder Pumpendruck. Klopft es dauernd, kommen mehrere Ursachen in Frage.
- Fachbetrieb: Bleibt das Geräusch, beschreiben Sie ihm, wann es auftritt und was Sie geprüft haben.
Bleibt der Heizkörper ganz oder teilweise kalt, liegt es meist an etwas anderem: Luft, einem klemmenden Ventilstift oder einer geschlossenen Absperrung. Den Weg dahin beschreibt Badheizkörper wird nicht warm.
Und die Leistung? Zur Frage, ob eine umgekehrte Durchströmung mehr oder weniger Wärme bringt, verweist IMI an den Heizkörperhersteller. Angaben wie „bis 50 % weniger Leistung“ aus Foren haben keine Quelle. Fragen Sie im Einzelfall beim Hersteller Ihres Modells nach.
Heizkörper-Anschlussarten im Vergleich: mittig oder seitlich?
Beim Kauf zählt zuerst, wo Ihre Rohre aus Wand oder Boden kommen. Ein Heizkörper mit Mittelanschluss passt nicht einfach an jede Stelle. Die Rohre müssen unten mittig mit 50 mm Abstand an der richtigen Position liegen.
| Anschlussart | Lage der Rohre | Austausch | Mischbetrieb mit Heizstab |
|---|---|---|---|
| Nur Mittelanschluss | unten mittig, 50 mm Abstand | passt, wenn die alten Rohre genau dort liegen; Lage zur Außenkante je Modell verschieden | nur, wenn der Hersteller einen Anschluss für den Heizstab vorsieht |
| Nur Seitenanschluss | unten links und rechts | seitlicher Nabenabstand muss passen, sonst Rohranpassung | laut Herstellerangabe des Modells |
| Mittel- und Seitenanschluss (4 Anschlüsse unten) | beides möglich | Sie nutzen die Anschlüsse, die zu Ihren Rohren passen | bei PANDEMA und ALPIYA: Garnitur in der Mitte, Heizstab außen unten |
Ein Beispiel: Im Altbau-Bad mit 6 m² kommen zwei Rohre unten mittig aus der Wand, 50 mm auseinander. Dann passt ein Modell mit Mittelanschluss. Messen Sie aber auch, wie weit die Rohre von der geplanten linken Kante entfernt sind. Beim PANDEMA mit 500 mm Breite liegt der linke Mittelanschluss 200 mm von der linken Außenkante, beim ALPIYA 225 mm.
Unsere Badheizkörper: Was die Datenblätter zu den Anschlüssen sagen
Diese Angaben haben wir am 05.11.2026 in den Datenblättern und Zeichnungen nachgelesen. Wo das Datenblatt nichts sagt, steht das auch so in der Tabelle.
| Produkt (Datenblatt) | Anschlüsse | Abstand und Gewinde | Vorlauf laut Datenblatt | Mischbetrieb |
|---|---|---|---|---|
| PANDEMA (1038) | 4 unten: 2 in der Mitte, je 1 außen | Mitte 50 mm; außen 450 mm (500 breit) bzw. 550 mm (600 breit); ½″ Innengewinde | Zeichnung: Eingang linker, Ausgang rechter Mittelanschluss, Trennstopfen dazwischen | ja, Heizstab nur von unten |
| ALPIYA (1111) | Mittel- und Seitenanschluss | Mitte 50 mm; ½″ Innengewinde | keine Angabe – Garnitur entscheidet | ja, Heizstab nur von unten |
| SOLARA (167) | Mitte oder rechts-/linksbündig | Mitte 50 mm; ½″ Innengewinde | keine Angabe, Trennplatte zwischen den Mittelanschlüssen | nein, Zentralheizung |
| Multiblock-Set (1272) | Garnitur für den Mittelanschluss | 50 mm; ½″ Außengewinde zum Heizkörper, 180° schwenkbar; 16-mm-PEX zur Wand | Vorlauf auf der Seite des Thermostatkopfs | – (keine Einrohr-Angabe) |
Unsere Datenblätter nennen je Größe eine Leistung, ohne zwischen Mittel- und Seitenanschluss zu unterscheiden. Wie viel Leistung Ihr Bad braucht, lesen Sie unter Größe und Leistung des Badheizkörpers.
Messen Sie die Lage Ihrer Rohre und vergleichen Sie sie mit der Spalte „Anschlüsse“.
Badheizkörper mit Mittel- und Seitenanschluss
Mischbetrieb mit Heizstab: Welcher Anschluss bleibt offen?
Mischbetrieb heißt: Der Badheizkörper hängt an der Zentralheizung und kann zusätzlich mit einem elektrischen Heizstab warm werden, etwa im Sommer. Dafür braucht er einen freien Anschluss. Bei PANDEMA und ALPIYA sitzt die Garnitur an den beiden Mittelanschlüssen, der Heizstab kommt von unten in einen äußeren Anschluss. Die Unterschiede der Betriebsarten erklärt Elektro-, Warmwasser- oder Mischbetrieb.
Im Elektrobetrieb dehnt sich das Wasser beim Erwärmen aus. Deshalb muss ein Weg zur Heizungsanlage offen bleiben. Bei Garnituren wie Heimeier Multilux oder Oventrop Multiblock T wird in zwei Schritten abgesperrt: Thermostat oder Kappe für die eine Seite, eine Spindel für die andere. Schließen Sie für den Heizstab nur das Thermostat und lassen Sie die Absperrspindel offen.
Häufige Fragen
Ist der Vorlauf beim Badheizkörper links oder rechts?
Eine feste Regel gibt es nicht. Eine Norm, die links oder rechts vorschreibt, haben wir nicht gefunden. Beim Seitenanschluss mit üblichem Thermostatventil sitzt der Vorlauf dort, wo das Ventil montiert ist. Das kann je nach Rohrführung links oder rechts sein. Beim Mittelanschluss entscheiden Garnitur und Heizkörper. Unser PANDEMA hat laut Zeichnung den Eingang links, andere Modelle nennen keine Seite. Schauen Sie in die Anleitung Ihres Modells.
Ist beim Mittelanschluss egal, wo Vorlauf und Rücklauf sind?
Nur, wenn es die Hersteller von Garnitur und Heizkörper so angeben. Heimeier nennt beim Multilux Vor- und Rücklauf beliebig wählbar. Oventrop sagt beim Multiblock T frei wählbar, aber gegebenenfalls vom Heizkörpertyp abhängig. Unser Multiblock-Set verlangt den Vorlauf auf der Seite des Thermostatkopfs. Ein pauschales „egal“ stimmt also nicht.
Verändert der Mittelanschluss die Heizleistung?
Unsere Datenblätter für PANDEMA, ALPIYA und SOLARA nennen je Größe eine Leistung, ohne nach Mittel- oder Seitenanschluss zu unterscheiden. Gemessene Vergleichswerte zwischen den Anschlussarten haben wir nicht. Zur Frage, ob eine umgekehrte Durchströmung mehr oder weniger Leistung bringt, verweist IMI Heimeier an den Heizkörperhersteller. Pauschale Prozentwerte aus Foren sind nicht belegt.
Kann ich von Seitenanschluss auf Mittelanschluss wechseln?
Ja, aber dafür müssen die Rohre unten mittig auf 50 mm Abstand neu verlegt werden, oft in Wand oder Boden. Das ist Arbeit für den Heizungsfachbetrieb. Einfacher ist im Bestand oft ein Heizkörper, der beide Anschlussarten hat, etwa PANDEMA oder ALPIYA. Dann wählen Sie den Anschluss, der zu Ihren vorhandenen Rohren passt.
Warum heizt mein Badheizkörper trotz Nullstellung?
Viele Thermostatköpfe schließen auf der kleinsten Stufe nicht ganz. Der Heimeier-Standardkopf regelt zum Beispiel von 6 bis 28 °C, die unterste Stellung ist der Frostschutz. Wird der Raum kälter, öffnet das Ventil deshalb. Wird der Heizkörper bei warmem Raum trotzdem heiß, kann der Ventilstift klemmen oder das Ventiloberteil defekt sein. Das prüft der Fachbetrieb.
Was passiert, wenn Vorlauf und Rücklauf vertauscht sind?
Laut IMI Heimeier kann ein Thermostatventil bei verwechseltem Vor- und Rücklauf Klopfgeräusche machen. Für diesen Fall gibt es Ventilunterteile für umgekehrte Flussrichtung, die der Fachbetrieb einsetzt. Geräusche haben aber auch andere Ursachen, etwa Luft im Heizkörper oder zu hohen Pumpendruck. Klären Sie deshalb erst die einfachen Ursachen.
Passend im Shop: Badheizkörper MittelanschlussHeizkörper Thermostate
Quellen
- Datenblatt PANDEMA Handtuchheizkörper (1038) (abgerufen 2026-11-05)
- Datenblatt ALPIYA Badheizkörper (1111) (abgerufen 2026-11-05)
- Datenblatt SOLARA Handtuchheizkörper (167) (abgerufen 2026-11-05)
- Datenblatt Multiblock-Set inkl. Thermostatkopf (1272) (abgerufen 2026-11-05)
- IMI Heimeier: Multilux – Anschlussgarnitur für Badheizkörper (Produktinformation) (abgerufen 2026-11-05)
- IMI Heimeier: Thermostat-Ventilunterteile für umgekehrte Flussrichtung (abgerufen 2026-11-05)
- Oventrop: Multiblock T Zweirohr – Einbau- und Betriebsanleitung (177408381) (abgerufen 2026-11-05)
- Oventrop: Multiblock T, Zwei-/Einrohr umschaltbar – Einbauanleitung (118402380, 03/2014) (abgerufen 2026-11-05)
Stand: November 2026 · Redaktion Design Heizungen
